变压器下面放鹅卵石到底是干什么用的？

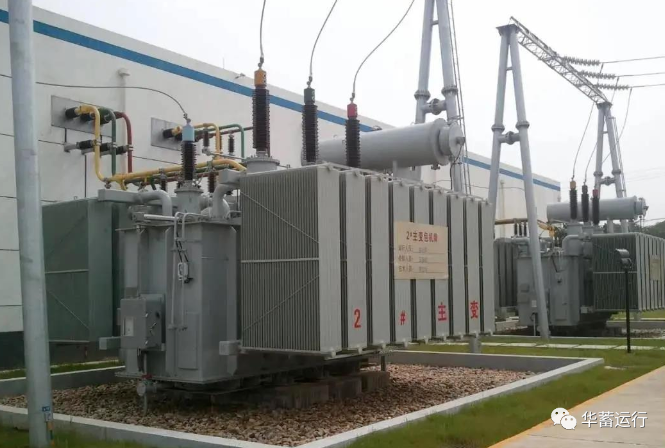

我们经常可以看到，在一些变压器下面放置了大量的鹅卵石，那么这些鹅卵石到底是干什么用的？只是为了美观吗？

我们常见的变压器分为干式变压器和油浸式变压器；

油浸式变压器，是以油作为变压器主要绝缘手段，并依靠油作冷却介质，如油浸自冷，油浸风冷，油浸水冷及强迫油循环等。

注：变压器的主要部件有铁芯，绕组，油箱，油枕，呼吸器，防爆管（压力释放阀），散热器，绝缘套管，分接开关，气体继电器，温度计，净油器等。

油浸式变压器和干式变压器相比具有造价低、维护方便，能够解决变压器大容量散热问题和高电压绝缘问题等特点，但是因为油浸式变压器的冷却油是可燃的，所以导致油浸式变压器具有天生的缺点，那就是可燃、可爆。

而这时，放置鹅卵石等这一操作就应运而生。

变压器下这个部位我们通常称为卸油池或卸油坑(或者类似的叫法)，通往事故油坑或事故油池。

发生事故时，如喷油或爆炸，变压器的油会卸到卸油坑内，然后流往事故油池。

放置鹅卵石在油浸式变压器下面主要是考虑以下七点因素：

1.在变压器使用很长时间以后，零部件有可能出现老化渗漏等问题，而放置大量的鹅卵石可以吸收变压器漏油，让变压器油顺利回流到事故油池，减少事故发生；

2.一旦发生事故时，鹅卵石又可以防止变压器中的油喷溅，避免爆炸。

3.爆炸起火时，鹅卵石可以起到隔离作用，阻止火灾蔓延到地面，利于灭火。

4.轻微的冷却作用，变压器温度过高时可以借助鹅卵石使其冷却。

5.鹅卵石绝缘，便于检修、运行人员检查工作。

6.鹅卵石具有减震作用。作用和铁路上的石头是一样的，可以增加一层缓冲。

7.防止杂草生长。

变压器为什么要一点接地，多点接地不是更可靠吗？

问：变压器铁芯为什么需要一点接地？

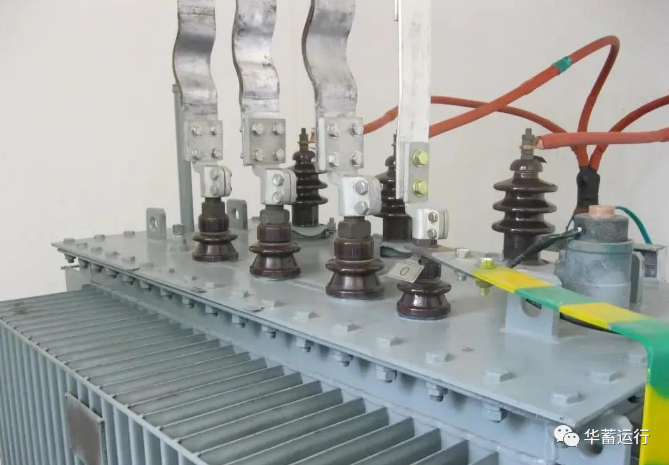

变压器在运行中，铁芯及固定铁芯、绕组的金属结构、零件、部件等均处在强电场中，在电场的作用下，它们具有较高的对地电位。如果铁芯不接地，它与接地的夹件及油箱等之间就会产生电位差，在电位差的作用下，可能会产生断续的放电现象。

变压器的铁芯接地，通常是将铁芯的任意一片硅钢片接地。因为硅钢片之间虽然绝缘，但其绝缘电阻数值很小，不均匀的强电场和强磁场，可以使硅钢片中感应的高压电荷通过硅钢片从接地处流向大地，但却能阻止涡流从一片流向另一片。所以，只要将铁芯的任意一片硅钢片接地，那么，就等于将整个铁芯都接地了。

需要注意的是：变压器的铁芯必须是一点接地，不能是两点接地，更不能是多点接地。多点接地是变压器常见故障之一。

一，变压器铁芯为什么不能多点接地

因为变压器铁芯叠片之所以只能一点接地，如有两点以上接地，这样接地点之间就可能形成回路。当主磁道穿过此闭和回路时，就会在其中产生循环电流，造成内部过热而引发事故。烧熔的局部铁芯会形成铁芯片间的短路故障，使得铁损变大，严重的话，会影响变压器的性能，只能通过更换铁芯硅钢片修复，因此变压器不允许多点接地，只能有且只有一点接地。

二，多点接地容易形成环流，易发热

变压器在运行过程中，其铁芯以及夹件等金属部件均处在强电场之中，因为静电感应会在铁芯及金属部件上产生悬浮电位，而这一电位会对地放电，当然是不行的，所以，铁芯以及其夹件等都必须正确和可靠地接地（只有穿心螺栓的除外）。而铁芯只允许一点接地，如果有两点或者多点接地，铁芯就会与接地点和大地构成了闭合的回路。变压器运行的时候，有磁通就会穿过此闭合回路，就会产生所谓的环流，引起铁芯的局部过热，甚至烧毁金属部件以及绝缘层。

综上所述：变压器的铁芯只能一点接地，不能两点或者多点接地。
