风能作为潜力大、开发技术成熟的可再生能源，是新能源开发的主力军。一直以来，把风能转化为电能的风电机组由钢筒制成的塔架（简称“钢塔”）支撑在数十米的高空运行。

当前，大功率、长叶片、高塔筒的大型化风电机组更新换代，风电机组如何在近120米的高空运行？钢混组合塔架风电机组（简称“混塔”）应运而生，成为风电行业的新“宠”儿。

那么，什么是“混塔”风机呢？下面就跟随小编一起了解下吧。

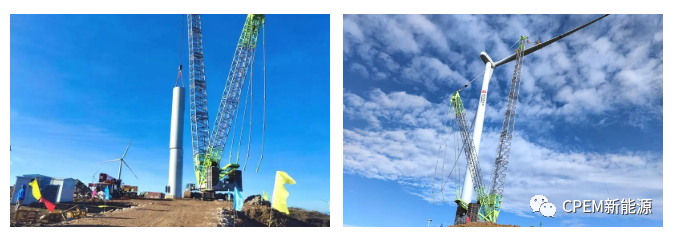

原来你见过的风机塔筒（“钢塔”）

可能是下面这样的

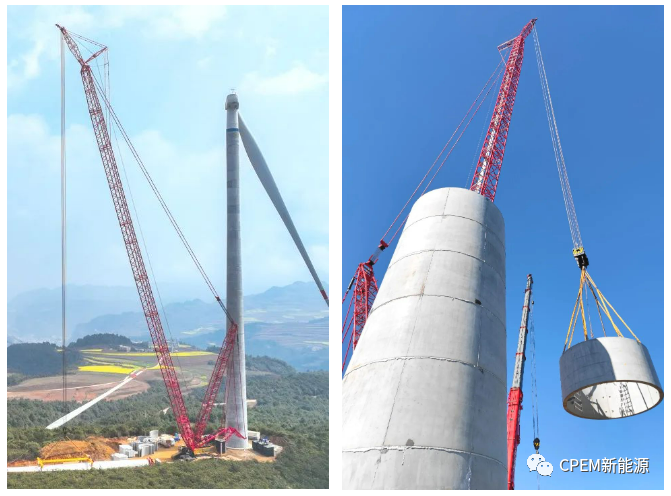

而“混塔”风机是下面这样的

什么是“混塔”风机？

“混塔”就是风电机组的塔架，由钢材和混凝土共同构成，塔架系统下部是混凝土段，上部是钢塔段。比如6.5兆瓦“混塔”风机，118.9米钢混组合塔架，由111米“混塔”段 1.8米过渡段 6.1米钢塔段由下至上通过16组每组18根预应力钢绞线连接组成，混塔段为锥筒式结构由37段共计136片和3个整环预制管片装配式拼接而成。

混凝土塔筒拼接过程通俗点说，如果把“混塔”它看成积木搭“烟囱”，你就能一目了然啦。我们先把四份削去顶部的圆锥管片组成一个锥体，再由37层锥体一层一层往上叠加拼成一个整体的锥桶，就组成一个我们常见的烟囱一样的结构，顶部加上一个混凝土和钢塔过渡段连接，钢塔再和机舱完美连接，最后再插上风机的叶片，一台超高风机“安全堡垒”就诞生了。

“混塔”又有哪些优点呢？

“混塔”结构风机的塔架整体结构刚度更大，在高切变风速地区和低风速高塔架场景运用具有明显优势，能够有效减小机组在全寿命周期内的运行振幅同时，叶轮系统的迎风角度、发电量等指标更趋稳定，运维成本更低。此外，“混塔”技术还具有生产效率高、分片运输便捷拼接吊装快速等优点，巧妙地解决了因风电机组容量增大塔底直径增加带来的运输、安装不便等问题。

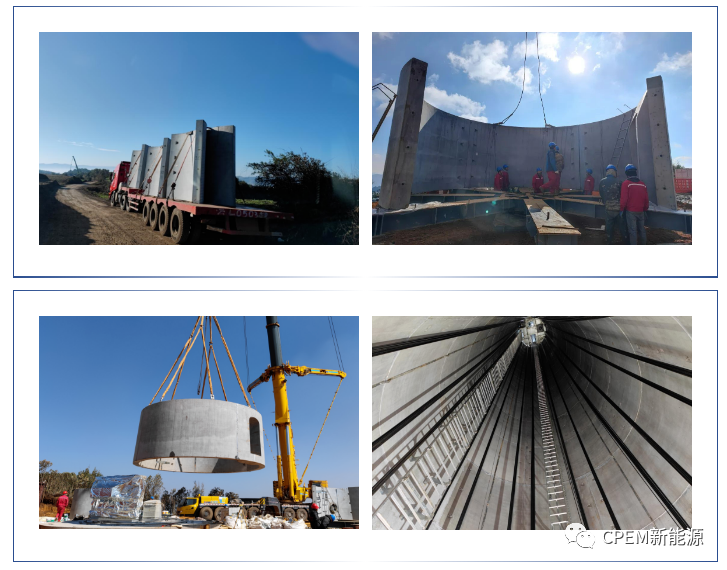

一组图片带你了解“混塔”安装过程

“钢混组合塔架”风机的运用案例

国家能源集团云南公司九龙山风电项目位于云南省曲靖市境内，装机总容量为165兆瓦，安装26台风电机组，其中25台采用“混塔”结构，1台采用全钢结构塔筒。目前，该风电项目已全容量并网，其中20台“混塔”机组单机容量6.5兆瓦，叶轮直径182米，轮毂中心高度121米，是西南地区单机容量最大的“钢混组合塔架”结构风机。该项目的成功实施，为高原陆上大容量风电机组采用“钢混塔架”技术施工建设提供了经验。
