​国网郑州:“星型”配电网简介-凯发官网首页

2023-09-13分类:cpem推荐 / cpem推荐来源:经研天地
凯发官网首页-凯发k8国际娱乐官网入口


他山之石

郑州公司10千伏“星型”

配电网简介

- “星型”网架结构 -



提出背景



近两年,部分省公司结合地区电网发展现状,围绕10千伏配电网高可靠性、灵活性提升,积极探索优化中压网架结构,并从组网方案、主要特点、实施路径、技术经济性、适用场景、试点应用情况等方面开展了详尽的研究。国网郑州公司对传统10千伏电网单/双环网结构进行优化升级,提出了10千伏“星型”网架结构,适应新型电力系统发展形势。




什么是“星型”网架结构







 01 “星型”网架结构简介

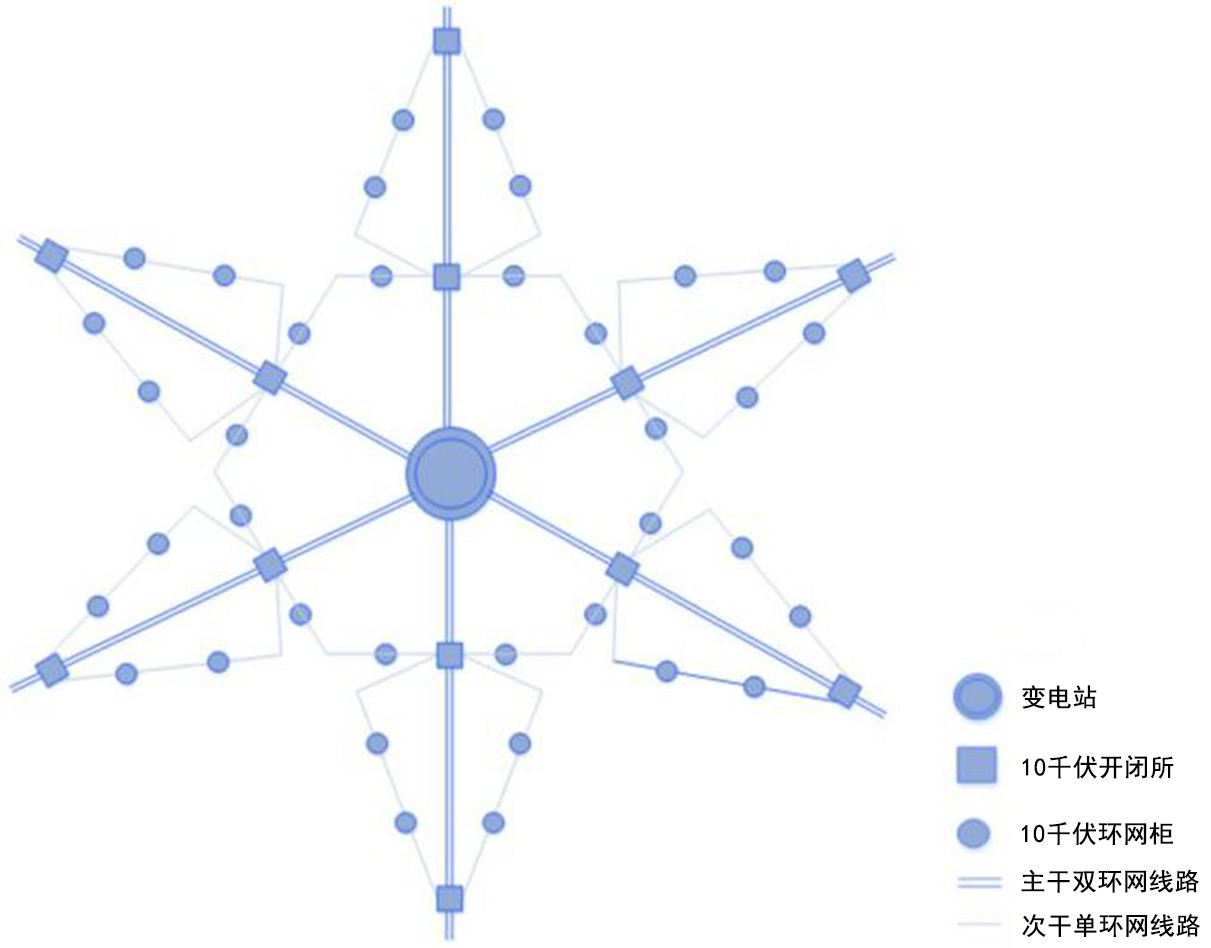

图1  河南郑州“星型”主干网接线图

星型”结构组网模式是以变电站为源点,开闭所为主节点与周边变电站形成电缆双环主干网,以环网柜为节点形成双环网内或双环网间的次干网,实现各种情况下的负荷灵活转供。每一组与相邻变电站组成的双环网可视作变电站为星源的一束星光,实现“星星相连,可靠供电”。





 02 “星型”网架结构特点


“星型”网架结构充分结合了郑州电网的实际。对于单双电缆环网、开关站与环网柜并存的地区而言,基于现状电网物质基础,通过较小的改动,较少的投资,即可实现设备、通道的利用效率以及供电可靠性的阶跃式提升。“星型”网架在标准网架的基础上,采用了差动保护、分布式自愈、智能融合终端、5g通信等技术,能够有效满足分布式电源的广泛接入需求,有效满足多元负荷接入需求,能够有力支撑新型电力系统建设,是对智慧化配电网发展的有益探索。

但“星型”网架结构次干网形成单环网,增加了一侧开关站馈线电源,增加了开关站间隔和电缆通道需求。同时,纵差保护及自愈功能实现,对通信的可靠性、安全性、实时性要求较高。





 03 适用场景


“星型”网架结构适用于单双电缆环网、开关站与环网柜并存的建成区现状非标准网架梳理和改造,以及负荷密度高、具有开关站建设条件、对供电可靠性要求较高的新建区。
