2023年11月2日，在“第2届电力行业数字化转型大会暨第4届电力人工智能大会”上，「智创奖」第二届电力数智化转型技术创新应用评选颁奖典礼同期举行。

国网丽水市莲都区供电公司凭借其“运维全景图”案例，获得“电力设备智能运维与管理创新应用案例奖”。

国网丽水市莲都区供电公司辖区内配网山区架空线路70条，总长1107.36千米，分布在黄村、峰源、雅溪、老竹等乡镇山区地带，线路呈现供电半径长、杆塔多、分布散等特点。传统的平面单线图、两库一区无法关联地理信息，在突发故障抢修时，抢修人员对非运维辖区的线路、设备不熟悉。存在运维重点不清晰、故障抢修定位难、改造问题难厘清等问题。

基于这样的背景，该公司首创推出“运维全景图”， 具备智能化、精准化、可视化三大特点，可以实现运维重点全景展示、故障处置辅助研判、项目储备精准高效三大功能。

01、运维重点全景展示

把二维的单线图转化为线路走向、两库一区与地形地貌结合的三维地图，图例中可以直观的看到杆塔的经纬度、海拔高度、杆塔塔型（直线、转角）、线路的总长度和海拔范围、档距长短等线路重要信息。用不同颜色区别标注不同的危控区（红色为外破区、绿色为树障区、黄色为雷击区、蓝色为覆冰区等，用各类图例标注线路隐患、缺陷等，实现运维重点全景展示。

单线图等二维资料无法提供足够的地理信息。山区地形复杂，单线图上标注的两基杆一档线，往往实际上跨越了一道山脊，一次错杆就意味着巡视时间增加30-40分钟，极大影响了巡检运维效率。而三维地图可以提供地形、道路等信息，还可以一键导航，方便开展运维，提升巡视运维效率35%以上。

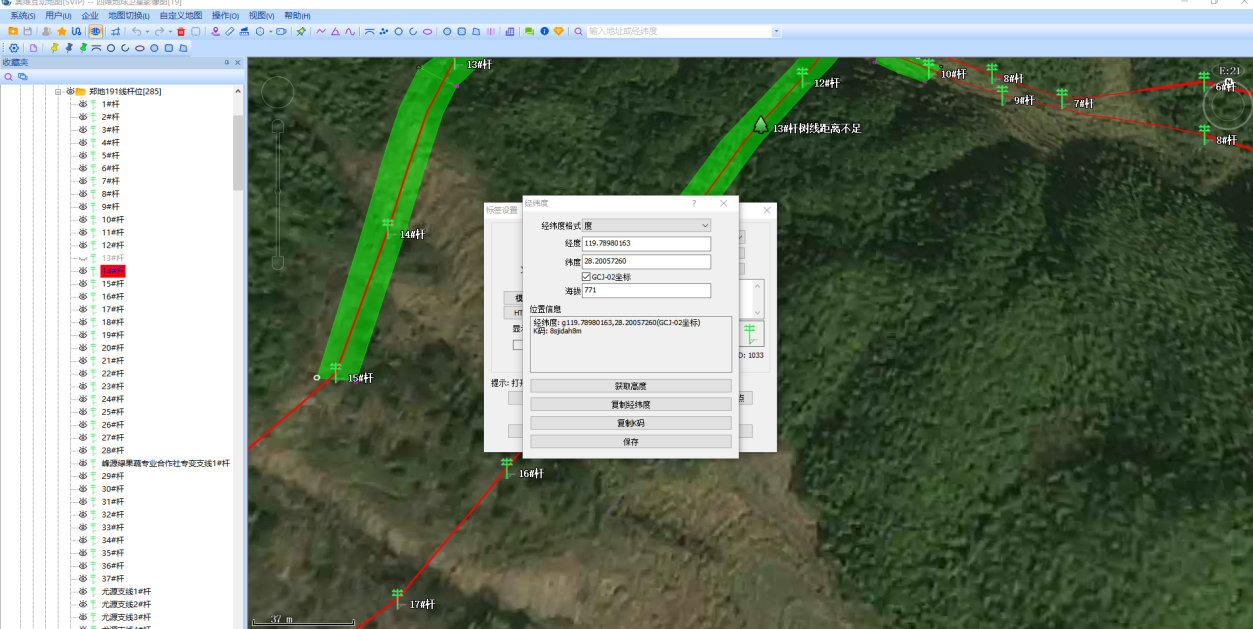

图1 杆塔经纬度、海拔高度信息展示

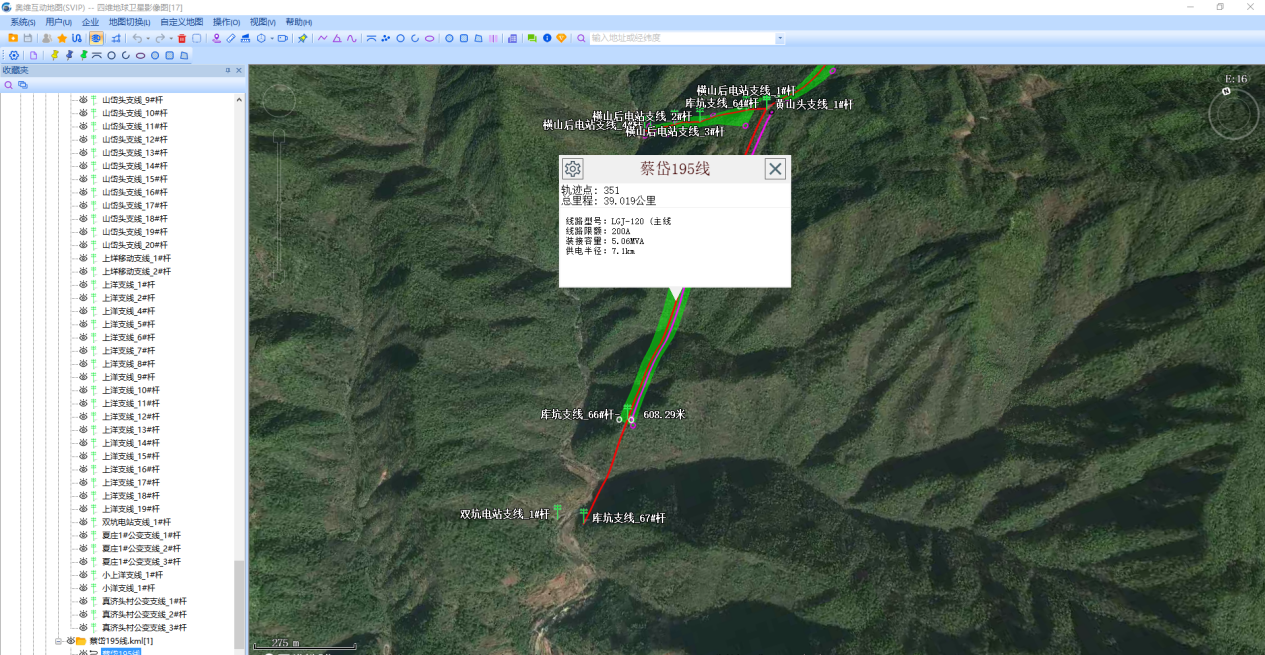

图2 线路信息展示

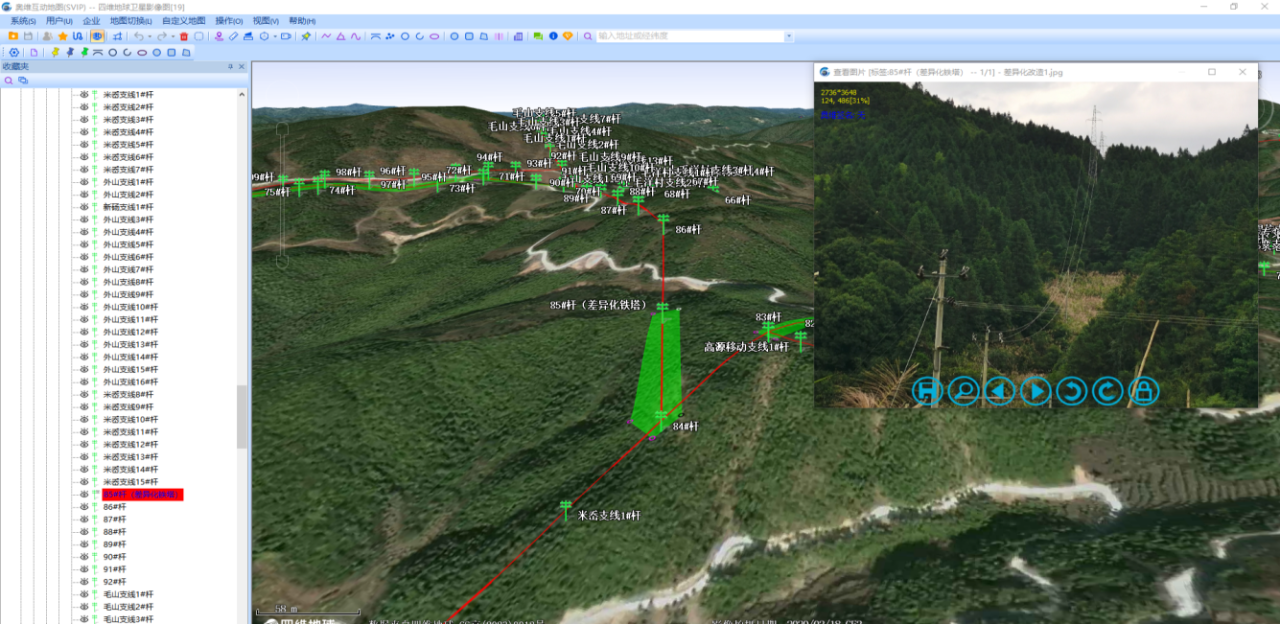

图3 线路大档距实景展示

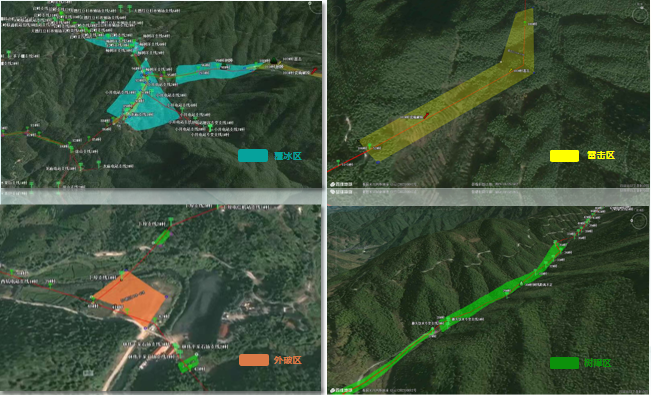

图4 各类危控区示意图

02、故障处置辅助研判

将系统故障信息与全景图记录的“两库一区”相结合，能够辅助精准定位故障点。设备主人往往熟悉自己的设备，但抢修时很可能要抢修不熟悉的线路，这时三维全景图就可以起到抢修导航图的作用，帮助抢修人员快速到达故障区域。

通过全自动fa确定线路故障段，依据运维全景图“两库一区”信息辅助，检索故障范围，快速定位杆位段，精准查消故障，原来预估1.5小时的故障处置时间节约了近40分钟，大幅提升故障处置效率。

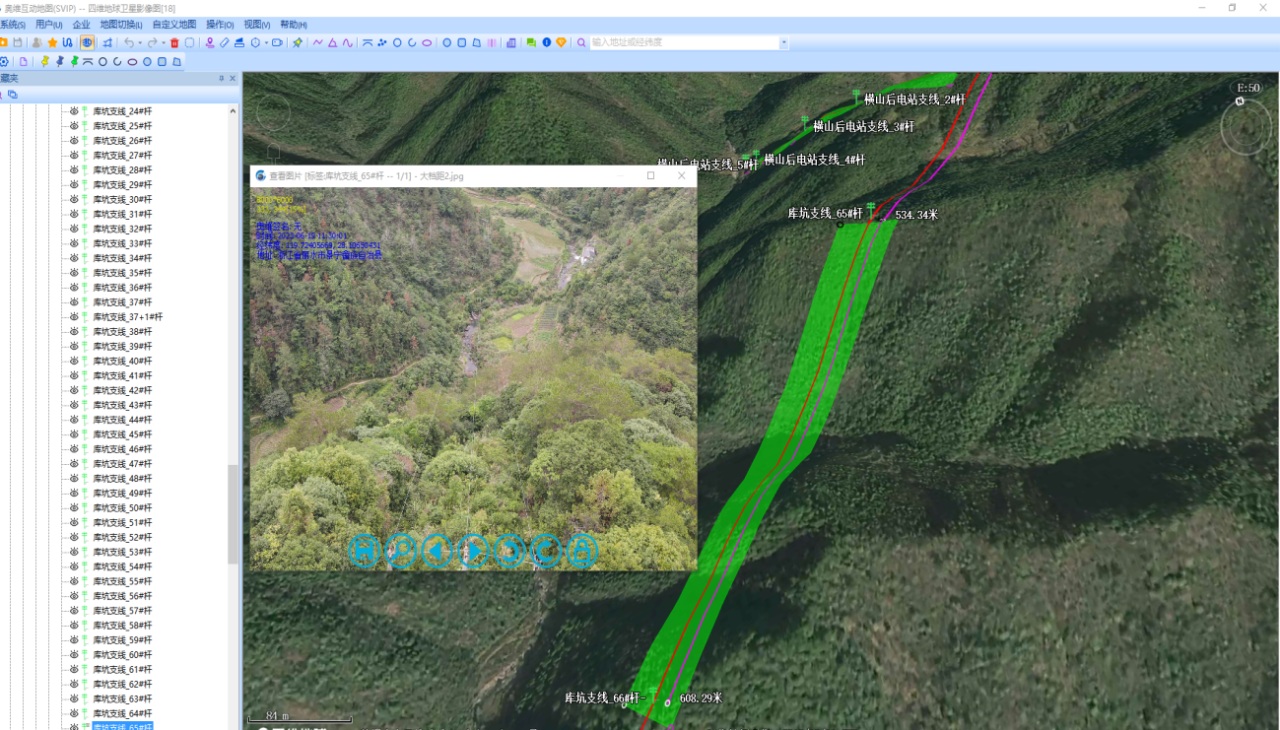

图5 故障辅助导航示意图

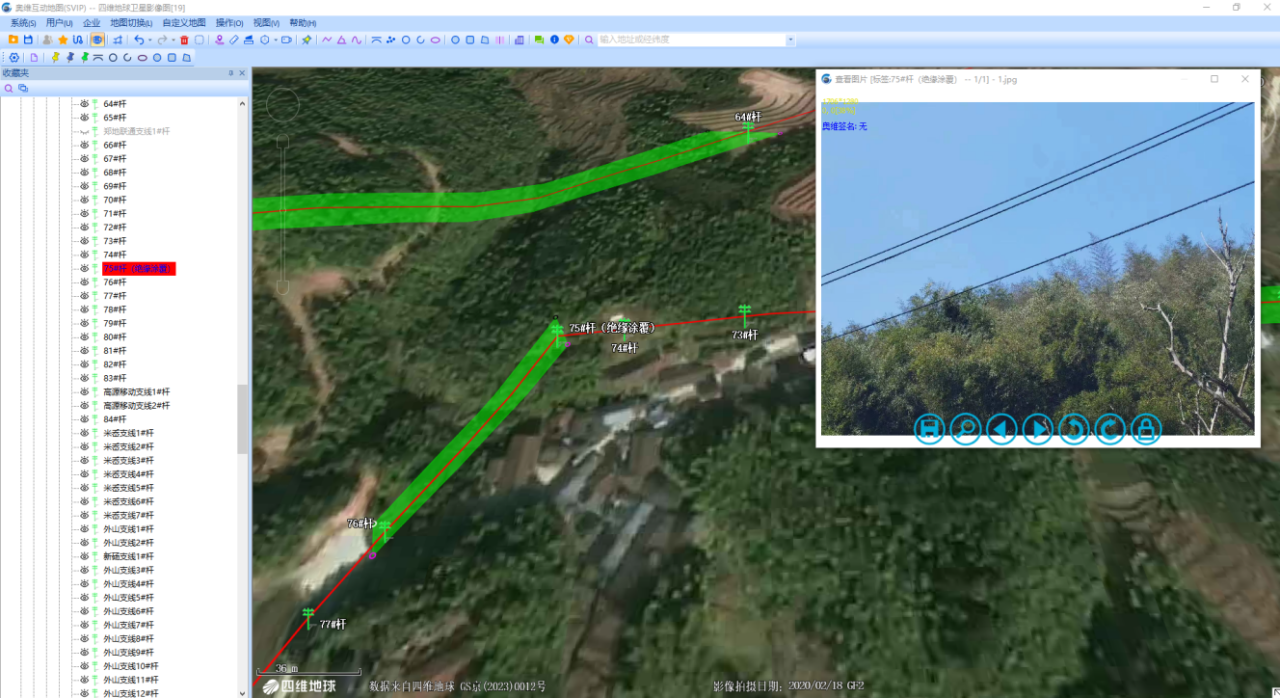

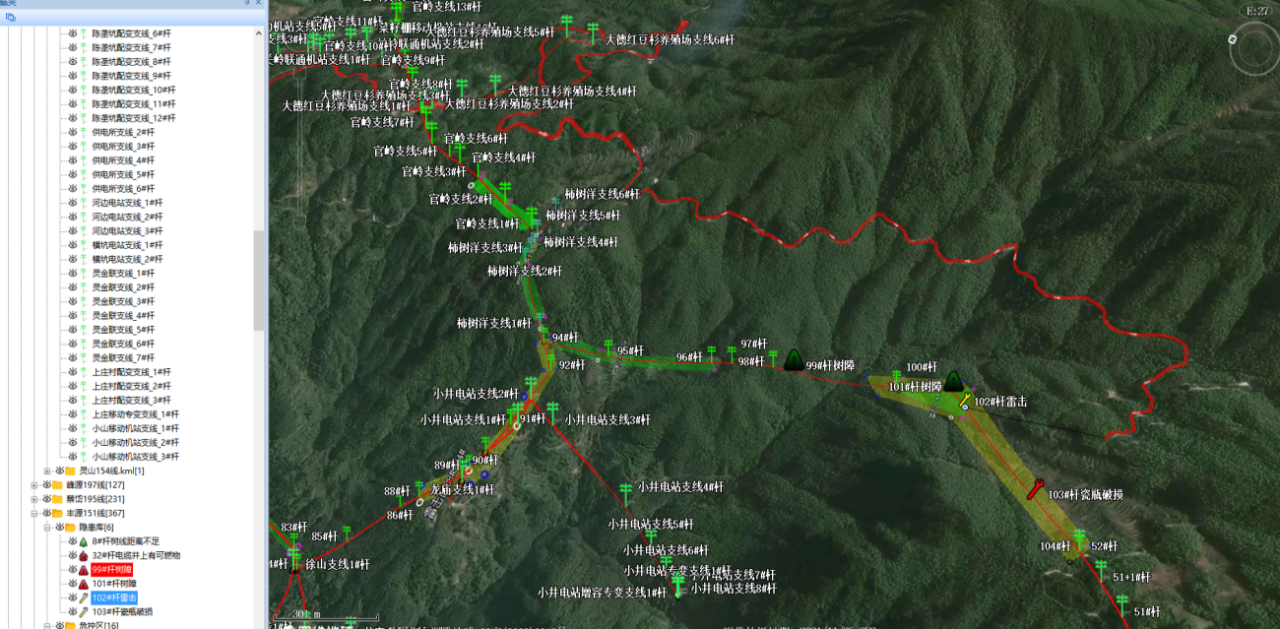

图6 缺陷库缺陷标识示意图

03、项目储备精准高效

以往，线路问题清单和项目储备主要以表格和照片作为依据进行上报，照片缺乏全角度对周边环境的展示。现在可以结合与地形实景相结合，辅助改造方案精准制定。如树障区，地形事宜的可以开展铁塔改造。地形不适宜的，则采取绝缘涂覆等手段缓解树线矛盾。

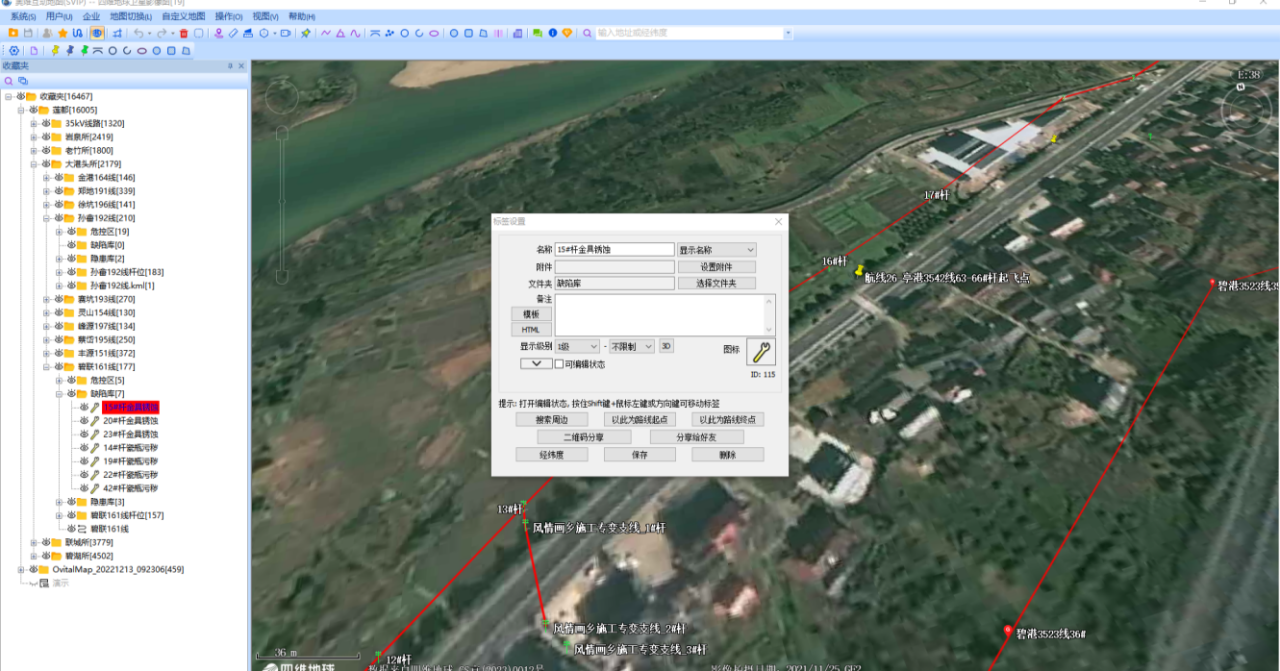

图7 差异化改造（绝缘涂覆点位）

图8 差异化改造（铁塔点位）
